磁致伸縮式液位計的特點

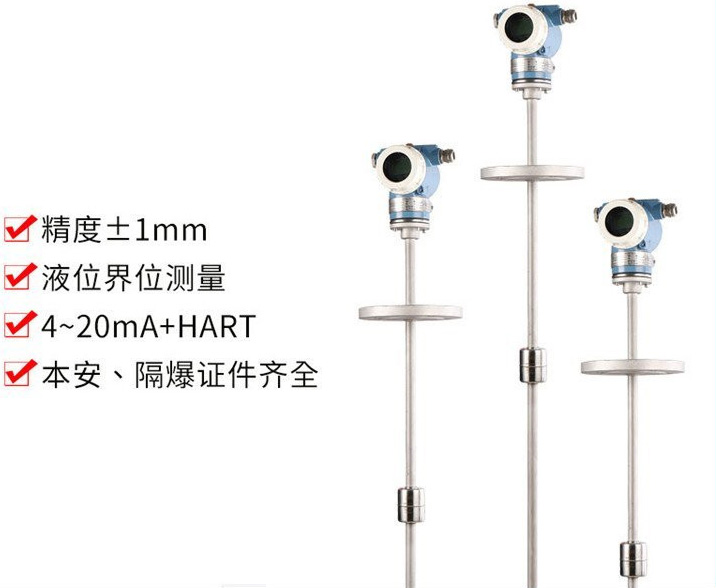

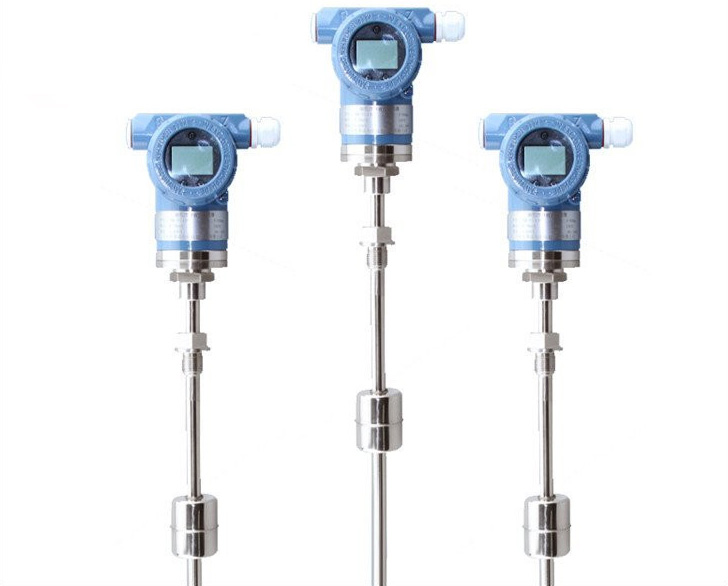

磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有*磁鐵）等部分組成，液位計工作時，液位計的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周?chē)a(chǎn)生脈沖電流磁場。在液位計測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組*磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周?chē)拇艌?chǎng)發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以地確定浮子所在的位置，即液面的位置。
磁致伸縮液位計主要性能特點如下：
● 原理先進，功能多，應用范圍廣。
● 高精度、高穩定性、高可靠性、高分辨率。
● 非接觸式測量，壽命長。
● 功耗低，性能價格比高。
● 隔離防爆型或本質安全型。
● 4～20mA兩線制輸出方式。
● 結構精巧，環境適應性強，防污、防塵、防水。（IP65）
● 安裝調試簡單，維護方便。
● 不需定期重標和維護。
● 供電電壓適應范圍廣，抗干擾能力強。
● 實時測量。
● 具有反向*性保護功能。
● 防雷擊，防射頻干擾。
磁致伸縮液位計主要技術參數如下：
1 供電電源：12～24VDCC
2 工作溫度：－20 ℃～+ 60℃；
3 主要技術性能指標
3.1 量程范圍：0.2m～16m；
3.2 輸出形式：標準4～20mA；
3.3 響應時間： 小于2秒；
3.4 分辨率：≤0.05%FS；
3.5 非線性：≤0.05%FS；
3.6 重復性：≤0.05%FS；
3.7 遲滯： ≤0.05%FS；
3.8 輸出溫漂：50ppm/℃；
3.9 絕緣電阻：50V、50MΩ；
3.10 防爆等級：ExdⅡCT6 Gb；
4 其他參數
4.1 材料：測桿材料用0Cr18Ni9、1Cr18Ni9Ti，
4.2 引線方式：引線方式為接線端子，接線說明如下：
POWER+：+24V POWER-：0V
4.3 使用介質：適用于水、油、乙醇等潔凈液位測量。
4.4 測桿承受壓力≤3MPa。
4.5 密封性：所有與介質接觸的密封面全部焊接，用1.5倍的使用壓力檢驗不得滲漏；電子倉底座與外罩之間、尾蓋與外罩采用焊接密封，用0.4MPa壓力檢驗不得滲漏。
4.6 外觀：液位計外觀應符合圖紙要求，標*應清晰、完整。
4.7 連接形式：M27×2螺紋。
